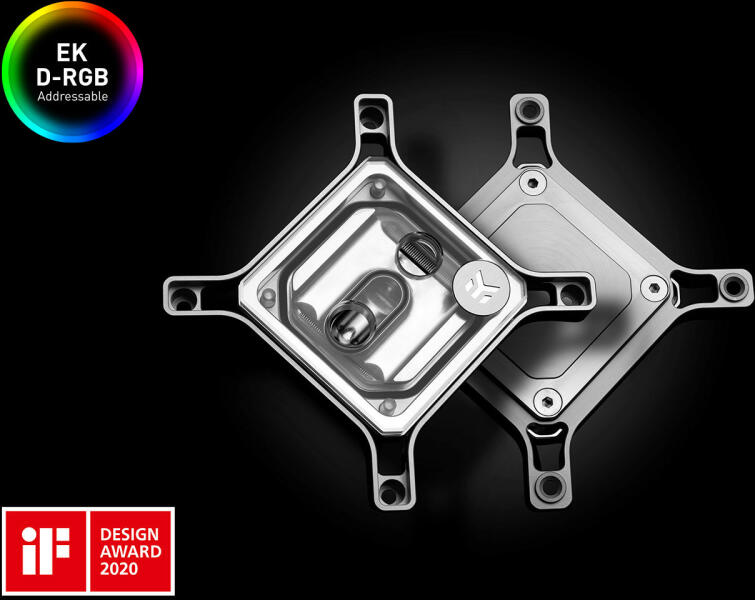

Az EK-Quantum Magnitude az EK® új, tökéletes CPU vízblokkja, amely a lehető legkisebb áramláskorlátozás mellett a legnagyobb hűtési teljesítményt nyújtja. A vizesblokk 1700-as változata az Intel® 12. generációs Core CPU-k IHS-éhez és die elrendezéséhez igazított áramláselosztó betét, a szerelési nyomás és a hűtőlemez geometriájának speciális kombinációját használja.

A más vizesblokkok által használt, általában fekete és hétköznapi lemezekből álló rögzítőszerkezettől eltérően a kialakítás egy integrált X-alakú, háromdimenziós keretet hangsúlyoz prémium kivitelben, amely szilárdan rögzíti a főtestet a helyén, miközben a csavarok kifinomult dizájnrészletté morfondíroznak.

Speciális gyártási technikákat alkalmaztak ennek az igazán egyedi terméknek a létrehozásához. A Magnitude egyetlen alkatrésze sem készült tömeggyártási technikákkal; ehelyett minden egyes darabot külön-külön, CNC-megmunkálással, tömör anyagból készítettek. A vizesblokk ezen változata nikkelezett réz hűtőlemezzel rendelkezik, amelynek teteje CNC-gépi megmunkálással készült, strapabíró sárgarézből, szaténezüst, nikkel, fekete és akril kivitelben.

A CNC megmunkált tömör sárgaréz betét lehetővé tette a hűtőmotor jelentős megnövelését és optimalizálását. A korábbi generációs vizesblokkokhoz képest a lamellasor 50%-kal nagyobb felülettel rendelkezik, mindezt kisebb alapterületbe foglalva, hogy még a mITX alaplapokkal is maximális kompatibilitást biztosítson. A réz hűtőlemez 0,40 mm széles mikrocsatornákat és 0,26 mm vastag mikrobordákat használ a hőátadás maximalizálása érdekében, minimális áramláskorlátozás mellett.

Mivel az EK-Quantum Magnitude-ot az alapoktól kezdve minden egyes foglalathoz tervezték, a 1700-as verzió egy olyan betétet tartalmaz, amely egyenletesen irányítja az áramlást a CPU-dipe fölé, amelyet az 1700-as foglalatú processzorokhoz specifikusan kialakított hűtőlemez-geometriával kombinálva használnak. Az Intel-alapú Magnitude CPU-vizesblokk további jellemzője a megfordítható betét, amely a csövek könnyebb elvezetését teszi lehetővé. Ez lehetővé teszi a felhasználó számára a be- és kimeneti nyílás felcserélését, egyszerűen a sárgaréz betétdarab 180°-os elforgatásával.

Az esztétikus cserélhető belső keretet szintén egyetlen darab sárgarézből alakították ki, amelyet utólag nikkeleznek. Az esztétikus keretet ki lehet cserélni színes eloxált alumínium változatokra, amelyek tökéletesen illeszkednek az EK-Quantum Torque szerelvénysorozathoz, vagy egy fehér POM-acetál darabra, amely fényszóró elemként használható a címezhető D-RGB LED-ek számára. Az esztétikus cserélhető belső keretek külön megvásárolhatók.

A szerelési mechanizmus egy háromdimenziós X-alakú alumíniumdarab, amely a csavarokat a vizesblokk zökkenőmentes részévé teszi. Az erős élek és ferdítések szilárdan gyökeret vernek ebben a díjnyertes ikonban az EK-Quantum termékcsaládban. Azt mondtuk, hogy díjnyertes?

Az EK-Quantum Magnitude a CPU-vízblokk rögzítési mechanizmusának merész és eltérő megközelítéséért a rangos iF Design-díjat viseli.

A Magnitude vizesblokk hűtőlemezét szándékosan domború alakúra alakították, hogy igazodjon a CPU IHS homorú alakjához. Ha azonban egy lapos hűtőlemezre vágyik, amely tökéletesen működik a lappangó CPU-kkal vagy az utángyártott IHS-ekkel, az EK speciális, lapos csupasz réz, valamint nikkelezett réz hűtőlemezeket kínál, amelyek külön megvásárolhatók.

A Magnitude egy további, vastagabb sugárlemezzel kerül szállításra. Ha a felhasználó arra a következtetésre jut, hogy a CPU IHS-e kivételesen homorú (rosszul terjed a hőpaszta a felszerelés után), akkor a vízblokk hűtőlemezénekgörbülete ennek a másodlagos sugárlemeznek a segítségével beállítható. Ha azonban egy lapos hideglemezre vágyik, amely kiválóan működik a lappolt CPU-kkal vagy az utángyártott IHS-ekkel, az EK speciális, lapos csupasz réz, valamint nikkelezett réz hideglemezeket kínál, amelyek külön megvásárolhatók.

A Magnitude egy további, vastagabb sugárlemezzel kerül szállításra. Ha a felhasználó arra a következtetésre jut, hogy a CPU IHS-e kivételesen homorú (rosszul terjed a hőpaszta a felszerelés után), akkor a vízblokk hűtőlemezének görbülete ennek a másodlagos sugárlemeznek a segítségével beállítható. Ez az érintkezési felület közepét további 0,1 mm-rel kifelé íveli, hogy jobban érintkezzen az IHS-szel.

CPU foglalat kompatibilitás:
- Intel LGA-1700

Tartalmazza a következőket:
- EK-Quantum Magnitude vízblokk
- Szerelési mechanizmus az összes szükséges rugóval, csavarral és alátétekkel
- Stock Jet lemez (előre telepítve) - 0,6C
- Thermal Grizzly Hydronaut (1,0g) hőpaszta

Szlovéniában, EU-ban készült

MEGJEGYZÉ, S:

A nikkelezett vizesblokk károsodásának megelőzése érdekében a korrózió-, vízkő- és biológiai inhibitorokat tartalmazó, speciálisan kifejlesztett hűtőfolyadékok használata kötelező!
Ezt a terméket NEM szabad alumínium alkatrészekkel együtt beépíteni!
A megfelelő be- és kimeneti nyílások használata kötelező a legjobb teljesítmény érdekében. Ha a portok cseréjére van szükség, kérjük, forgassa el a betétet.

További információk
Menetek G1/4
Intel aljzat

Telepítési kézikönyv
