Termékleírás
A MAX98357A I2S mono digitális hang­erősítő modul egy kompakt, nagy hatásfokú D osztályú audiorendszer, amelyet kifejezetten mikrokontroller-alapú alkalmazásokhoz terveztek. I2S digitális audiointerfésszel rendelkezik, így ideális ESP32, Raspberry Pi vagy bármely olyan mikrokontroller mellé, amely támogatja az I2S szabványt.
A modul alapjául szolgáló MAX98357A chip „filterless, vagyis kimeneti aluláteresztő szűrő nélküli, impulzus-szélesség-modulációs technikával működik, amely egyszerűsíti a nyomtatott huzalozást és csökkenti a külső alkatrészszámot. A beépített digitális-analóg konverter (DAC) által 8 kHz-től 96 kHz-ig terjedő mintavételi frekvenciák támogatottak, MCLK bemenet nélkül is.
A chip automatikusan felismeri a beérkező adatfolyamot, és konfigurálja magát mono vagy bal/jobb sztereó módra. A kimenet mono, amely ideális egyszerű audiorendszerekhez – robotikus beszéd, figyelmeztető hangok, vezérelt hangkimenetek. A 3W maximális kimeneti teljesítmény megfelel egy 4 Ohmos hangszóró meghajtására, alacsony torzítás mellett. 5V tápon 1.8W (8 Ohm), vagy 3.2W (4 Ohm) teljesítmény adható le 10% THD mellett.
Nincs szükség hőelvezetőre, a beépített védelmek gondoskodnak a túzálló működésről: túrhelés, túmerés, és kimeneti üresjárat elleni védelem is rendelkezésre áll. A bemeneti vezérlőlábakon keresztül 3/6/9/12/15 dB erősítési fokozat választható (GAIN0 és GAIN1).
Egyszerű forrasztható kialakítása, valamint kis mérete miatt fejlesztői prototípusokhoz, tanulási célokhoz és beágyazott rendszerekhez is remekül illeszkedik. Népszerű ESPHome és Arduino környezetben is használható, I2S audio kimenet meghajtására.
Fő előnyök

Digitális I2S hangbemenet: nincs analóg zaj vagy interferencia
Integrált DAC és D osztályú erősítő
Közvetlen hangszóró-meghajtás, szűrő nélkül
Választható erősítési fokozatok
Kompakt kialakítás és egyszerű illesztés ESP32/Raspberry Pi rendszerekhez
Beépített védelmek: túrhelés, túmerés, üresjárat

Műszaki jellemzők

Tápfeszültség: 2.7 – 5.5V DC
Maximális kimeneti teljesítmény: 3.2W (4 Ohm, 10% THD, 5V tápon)
Audio bemenet: I2S digitális
DAC működési tartomány: 8kHz – 96kHz mintavétel
Működési mód: mono
Gain beállítás: 3 / 6 / 9 / 12 / 15 dB (GAIN0, GAIN1 lábak)
Kimenet: mono hangszóróhoz, filterless PWM
Túmerés védelem: beépített
Tokozás: fejlesztői breakout panel
Kompatibilitás: ESP32, Raspberry Pi, STM32, Arduino I2S-t támogató MCU-k

Dokumentáció

Gyártói adatlap [Analog Devices / Maxim]
ESPHome konfiguráció
Arduino példa ESP32 rendszerhez

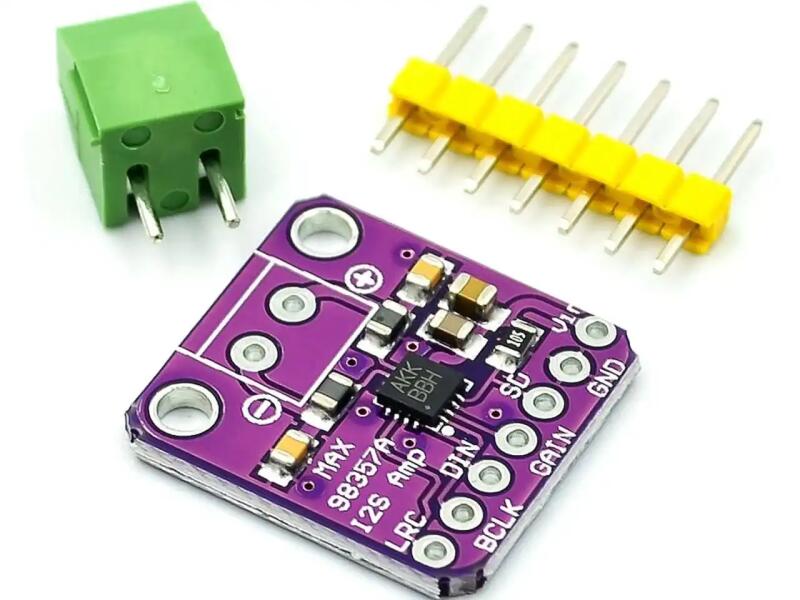

Csomag tartalma

1 db MAX98357A I2S D osztályú digitális hangerősítő modul,
1x tüskesor
1x csatlakozó
