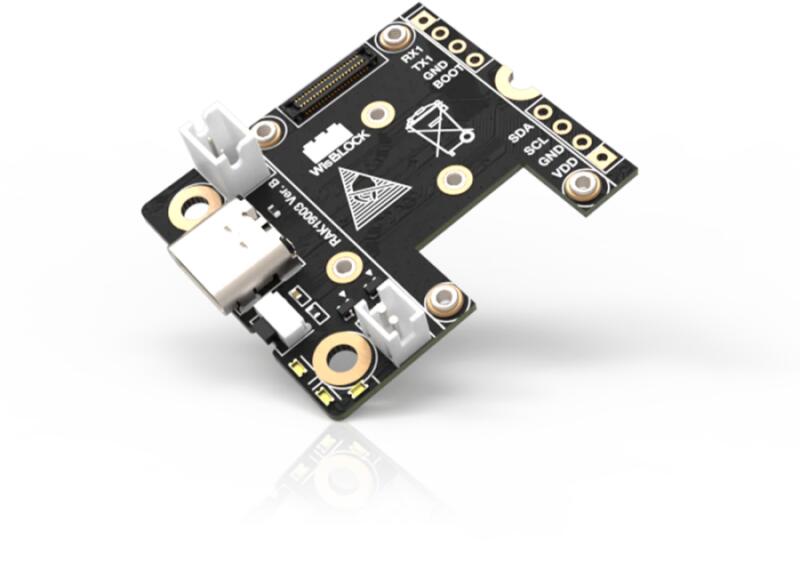

A WisBlock alaplap ( RAK19003 ) a RAK WisBlock alapblokkja. Ez a hordozója a WisBlock Core MCU modulnak és két 24 érintkező WisConnector csatlakozóval rendelkező WisBlock modulnak. Segítségével a fejlesztők és a gyártók alacsony költségek mellett sokkal gyorsabban és kevesebb erőfeszítést téve alkothatják meg a prototípusaikat.   Emelett lehetőségük van különböző típusú érzékelőket tesztelni és alkalmazásokat fejleszteni. Mivel a WisBlock minden alkatrésze és modulja ipari minősítésű, a fejlesztéstől a tömeggyártásig megvalósítható vele a projekt. A WisBlock alaplap alapkivitelben 3 különböző tápegységet támogat. Alkalmazástól függően 5V USB, 3.7V LiPo akkumulátorok és 5V napelemek vagy ezek kombinációja választható. A WisBlock Base Board alacsony energiafogyasztású alkalmazásokat tesz lehetővé a WisBlock Sensor és WisBlock bővítőhelyek tápellátásának be- és kikapcsolásával. A WisBlock alaplap mérete mindössze 30 x 35 mm, így olyan megoldásokat hozhat létre, amelyek a legkisebb tokozatokba is könnyedén illeszkednek. Főbb jellemzők:

•       Easy Plug'n'Play bővítőhelyek WisBlock Core MCU, WisBlock Sensor és WisBlock interfész, WisBlock Wireless, WisBlock Display, WisBlock Extra, WisBlock Storage és WisBlock Power modulokhoz
•      Kis méret
•      3 különböző tápforrás támogatása
•      Alacsony fogyasztású alkalmazásokhoz optimalizálva
•      Az I2C, UART, GPIO és analóg bemenetek forrasztható érintkezőkkel érhetőek el
•      2 felhasználó által definiálható LED
•      Reset gomb
•      USB hibakereső port
•      1 foglalat a WisBlock Core MCU számára
•      2 foglalat 24 érintkező WisConnector csatlakozóval rendelkező WisBlock modulnak

A csomag tartalma:

•      1db RA K19003
•      1db Micro USB kábel
•      1 rögzítőcsavar (készlet)

Megjegyzés: Ha nem újratölthető akkumulátort használ a WisBlock alaplappal, azt le kell csatlakoztatni, mielőtt az USB-kábelt a kártya portjához csatlakoztatná az eszköz konfigurálásához. Ennek elmulasztása károsíthatja az akkumulátort és az alaplapot is
