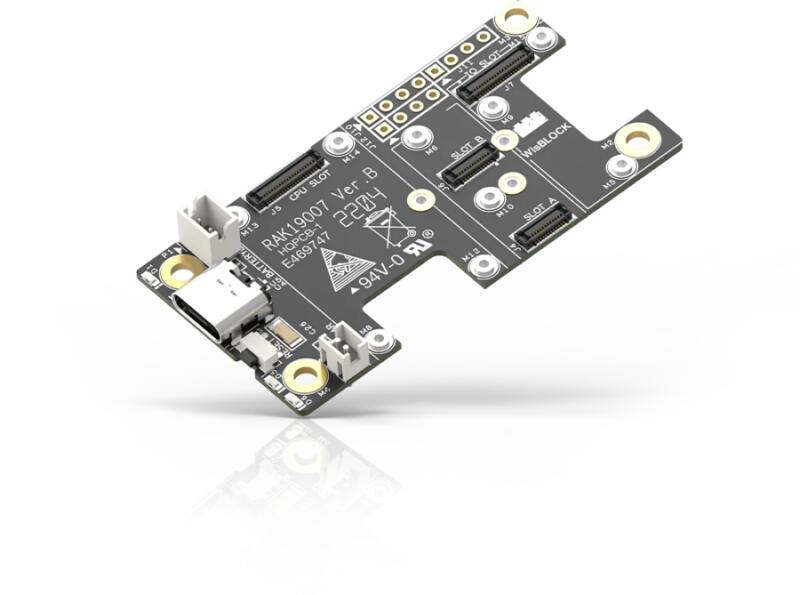

A RAK19007 WisBlock Alap Modul a szabványos WisBlock alaplapok második generációja Az alaplap a hordozója a WisBlock Core MCU modulnak, WisBlock érzékelőknek és más WisBlock típusú moduloknak. Segítségével a fejlesztők és a gyártók alacsony költségek mellett sokkal gyorsabban és kevesebb erőfeszítést téve alkothatják meg a prototípusaikat.   Emelett lehetőségük van különböző típusú érzékelőket tesztelni és alkalmazásokat fejleszteni. Mivel a WisBlock minden alkatrésze és modulja ipari minősítésű, a fejlesztéstől a tömeggyártásig megvalósítható vele a projekt. A WisBlock alaplap alapkivitelben 3 különböző tápegységet támogat. Alkalmazástól függően 5V USB, 3.7V LiPo akkumulátorok és 5V napelemek vagy ezek kombinációja választható. A WisBlock Base Board alacsony energiafogyasztású alkalmazásokat tesz lehetővé a WisBlock Sensor és WisBlock bővítőhelyek tápellátásának be- és kikapcsolásával. A WisBlock alaplap mérete mindössze 30 x 60 mm, így olyan megoldásokat hozhat létre, amelyek a legkisebb tokozatokba is könnyedén illeszkednek. Főbb jellemzők:

•      Easy Plug'n'Play bővítőhelyek WisBlock Core MCU, WisBlock Sensor és WisBlock interfész, WisBlock Wireless, WisBlock Display, WisBlock Extra, WisBlock Storage és WisBlock Power modulokhoz
•      Kis méret
•      3 különböző tápforrás támogatása
•      Alacsony fogyasztású alkalmazásokhoz optimalizálva
•      Az I2C, UART, GPIO és analóg bemenetek forrasztható érintkezőkkel érhetőek el
•      2 felhasználó által definiálható LED
•      Reset gomb
•      USB-C hibakereső port
•      1 foglalat a WisBlock Core MCU számára
•      4 foglalat a WisBlock Sensor érzékelő modulokhoz
•      1 foglalat egy másik WisBlock kategóriájú bővítőmodulhoz

A csomag tartalma:

• 1db RAK19007
• 1db USB kábel
• 15 db-osM1.2*3 csavar készlet
• 8 db-os M2.5*4 csavar készlet

Megjegyzés: Ha nem újratölthető akkumulátort használ a WisBlock alaplappal, azt le kell csatlakoztatni, mielőtt az USB-kábelt a kártya portjához csatlakoztatná az eszköz konfigurálásához. Ennek elmulasztása károsíthatja az akkumulátort és az alaplapot is
